Yeni Enerji Depolama Pil Ambalajı Alüminyum Sıvı Soğutma Plakası
| Item: | ESS pil sıvı soğutma plakası | Specificationss: | senin çizimlerine göre |
| Testings: | Su altı testi, Patlama testi, Tuz püskürtme testi, Azot ve Helyum Testi vb. | Battery cells: | Alttan soğutma için prizmatik hücre, Silindirik hücre: 1865, 21700, 32700, 4680, 4695 ... |
| Supported Service: | Hepsi bir arada tasarım, termal simülasyon, akış alanı dağılımı... | Packaging: | İhraç Ahşap Paket |
| Process technology: | Damgalama, Ekstrüzyon, Delme, Bükme, Kaynak, Lehimleme | Key words: | Pil sıvı soğutma plakası, prizmatik hücre için su soğuk plaka, dikdörtgen pil soğutma plakası |
| Applications: | Elektrikli Araç akü soğutması, ESS akü soğutması, IGBT soğutması | CNC centre: | Evet |
| High Light: | ESS Bataryalı Sıvı Soğutma Plakası,ESS Bataryalı Soğuk Plakalı Soğutma,Alüminyum Sıvı Soğutma Plakası |
||

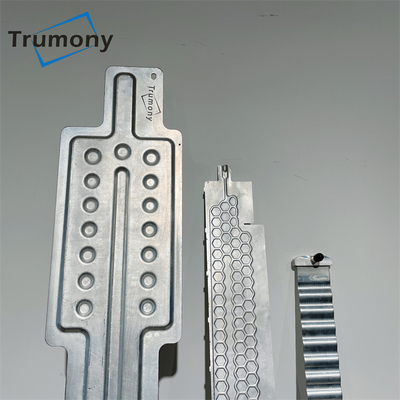

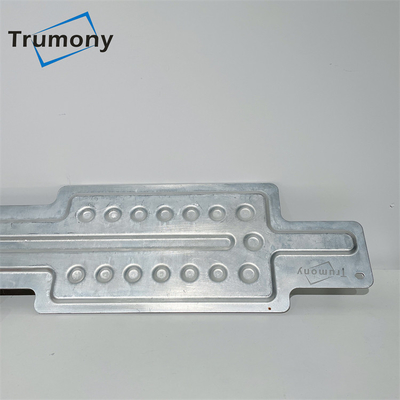

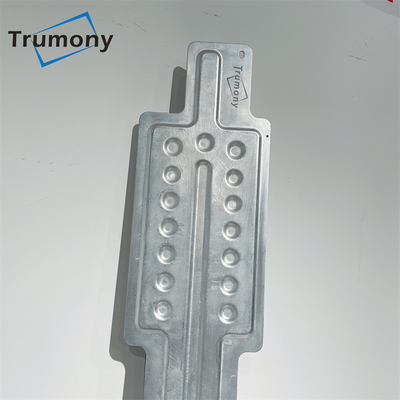

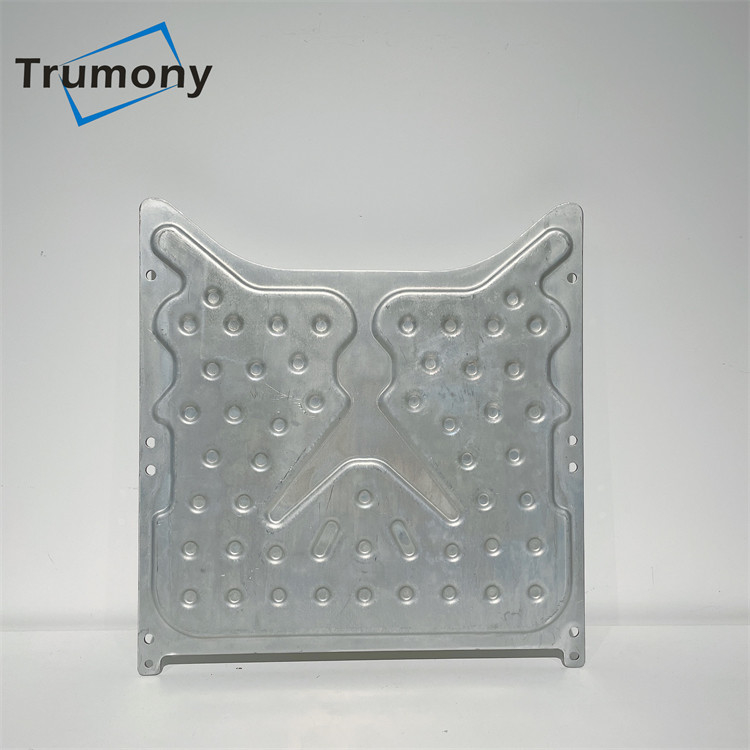

Yeni Enerji Depolama Pil Ambalajı Alüminyum Sıvı Soğutma Plakası
Bir BTMS'nin temel amacı, batarya sistemini optimum sıcaklık aralığında tutmak ve batarya modüllerinde üniform sıcaklık değişimini sağlamaktır.Pil termal yönetimi, ESS/EV'deki kritik işlemdir.Sıvı soğutma çözümünün avantajları, yüksek ısı aktarım hızı, pilin büyük bir güç darbesini işlemesine izin vermesi ve etkin sıcaklık tekdüzeliğidir.
Trumony, termal yönetim endüstrisinde bir uzmandır ve yalnızca sıvı soğutma tasarımı ve geliştirmesi yapmakla kalmaz, aynı zamanda sıvı soğutma malzemeleri, bileşenleri ve düzenekleri tedarikçisidir.Spesifik olarak, güç pil paketi ısı eşanjör parçaları, enerji depolama pil paketi ısı eşanjör parçaları, yüksek ısı akısı ısı eşanjör parçaları ve yeni sıvı soğutma ısı eşanjör parçaları, güç pili sıvı soğutma tertibatı (soğuk plaka veya dirsek, kutu, soğutucu, Eklemler, boru hatları, ısı ileten silikon yastıklar), ev tipi enerji depolama düzenekleri (soğuk plakalar veya dirsekler, bağlantılar, boru hatları, fanlar, ısı ileten silikon yastıklar, kondansatörler, genleşme kazanları, solenoid valfler, su pompaları, invertörler), endüstriyel Enerji depolama düzeneği ( sıvı soğutma plakası + tepsi veya entegre tepsi, boru hattı, su soğutucu, ısı ileten silikon ped).
| Öğe | ESS için alüminyum damgalı soğutma plakası |
| Şartname | Modülünüze göre (maks. 1,6*2,3m) |
| İşleme teknolojisi | Ekstrüzyon, kaynak, lehimleme, zımbalama, zımbalama, rulo yapıştırma .. |
| İlgili ürünler | TIM (Termal yönetim malzemesi), Giriş/çıkış, hızlı bağlantı, pompa, boru hatları vb. |
| Uygulamalar | Elektrikli Araç aküsü soğutma, Güç aküsü sıvı soğutma, Ev tipi enerji depolama, Endüstriyel Enerji depolama vb. |
Test Yeteneği:
|
Kimyasal Bileşim Testi |
EVET |
|
Fiziksel Test ve Optik Test |
EVET |
|
Pürüzlülük Testi ve Sertlik Testi |
EVET |
|
Uzama Testi |
EVET |
|
Tuz Püskürtme Testi |
EVET |
|
Patlama Testi |
EVET |
|
Azot ve Helyum Testi |
EVET |
|
Akış Direnci Testi |
EVET.İç ve dış korozyon testi |
|
Gerilim Testi |
EVET |
|
Su Altı Testi |
EVET.Kaynak için sızıntıyı kontrol edin |
Kimyasal bileşim
| Alaşım | Si | fe | cu | Mn | Mg | cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Müşterilerin isteğine göre özelleştirilebilir!
Mekanik özellikler
| Alaşım | Öfke | Gerilme direnci | Verim Mukavemeti | Uzama |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
SSS
S: Ne tür bir akü soğuk plakası sağlayabilirsiniz?
A:
1) Prizmatik hücreler / pil paketi için damgalı soğutma plakası.
2) 21700, 18650, 3270, 4680 büyük hücre gibi silindirik hücreler için serpantin tüpü.
3) Pil paketi için manifoldlu ekstrüde tüp.
4) Isıtma / soğutma için rulo bağ soğutma plakası.
5) FSW soğuk levha.
6) CNC işlenmiş soğuk levha
S: Hangi teknoloji işleme yöntemi?
A: Lehimleme hattımız, damgalama hattımız, ekstrüzyon hattımız ve rulo kemikli işlem hattımız var.Ayrıca CNC merkezi mevcuttur.
S: Tasarımımız yoksa, tasarıma yardımcı olabilir misiniz?
C: Evet, yapabiliriz!Güçlü ve deneyimli bir tasarım ekibimiz var.Akış yolu tasarımı, termal simülasyon, mekanik simülasyon ve tasarım optimizasyonu desteklenmektedir.Lütfen detay projenizi bizimle paylaşın, service8@trumony.com, sizin için DFM yapmayı çok isteriz.
S: Prototipi ne kadar hızlı yapabilirsiniz?
C: Yaklaşık 3~5 hafta.Kesin teslim süresi, tasarımınıza ve üretim sürecinize bağlı olacaktır.
