Güç Depolama için Geniş Temas Alanı Soğutucu Su Soğutma Tüpü
| Item: | Alüminyum su serpantin boru | Specificationss: | senin çizimin olarak |
| Fixed Length: | Talebiniz üzerine | Testing: | Su altı testi, Patlama testi, Azot ve Helyum Testi vb. |
| Battery cells: | 18650, 21700, 32700, 4680, 4695 ... | Service: | Tasarım, termal simülasyon, akış alanı dağılımı... |
| Package: | İhraç Ahşap Paket | Processing method: | Damgalama, Ekstrüzyon, Delme, Bükme, Kaynaklama, Lehimleme, Kesme |
| Key words: | Serpantin boru, yılan soğutma şeridi, ısı transferi için alüminyum boru, EV için alüminyum ısı eşanj | Applications: | Elektrikli Araç aküsü (çeşitli EV arabaları), ESS aküsü, IGBT soğutma |
| High Light: | Güç Depolama Suyu Soğutma Tüpü,Alüminyum Su Serpantin Borusu,Serpantin Su Soğutma Tüpü |
||
Güç Depolama için Geniş Temas Alanlı Soğutucu Su Soğutma Tüpü
Güç pilinin performansı, pil sıcaklığı ile yakından ilgilidir.Güç hücresinin ömrünü olabildiğince uzatmak ve maksimum güç elde etmek için pilin belirtilen sıcaklık aralığında kullanılması gerekir.Prensip olarak, -40°C ila +55°C aralığında, gerçek pil sıcaklığı güç hücresi çalışabilir durumdadır.Sıvı soğutma sistemi, pil hücresinin sabit bir sıcaklıkta kalmasını sağlamanın daha iyi bir yoludur.
Trumony, onlarca yıllık deneyime sahip profesyonel bir termal yönetimdir.Pek çok proje yaptık: Silindirik hücreler için, prizmatik hücreler için ve ayrıca torbalı paketler için iyi çözümlerimiz var.
| ekstrüzyon | EVET | kendi kalıp merkezi |
| CNC | EVET | kendi CNC merkezi |
| Damgalama | EVET | maksimum 1,6*2,3m |
| lehimleme | EVET | otomatik lehimleme hattı |
Özellikler:
* Tasarım seçenekleri:
1) Delme soğutma plakası
Prizmatik hücreler ve pil paketi, alt ve yan soğutma çözümü için kullanılır;

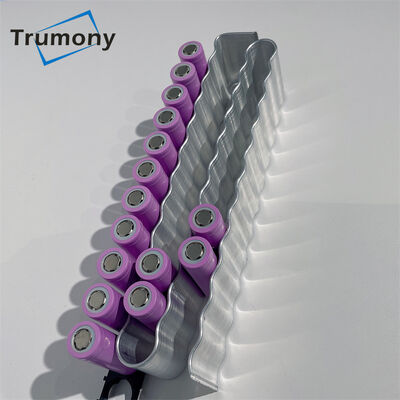

2) Serpantin soğutma şeridi
Silindirik hücreler için uygulanır: 18650, 21700, 3270, 4680 ve benzeri;
3) Manifoldlu mikro kanallı tüp
Pil takımı tarafı veya alt pil soğutması için;
4) Rulo yapıştırma soğutma plakası;
5) Sürtünme karıştırma kaynak plakası
Daha basit bir kaynak işlemine, daha yüksek üretim verimliliğine, daha yüksek kaynak mukavemetine sahiptir ve yüksek sıcaklıkta ergitme kaynağında gözenekler ve sıvı sızıntısı gibi sorunları önleyebilir.
Bizim avantajlarımız:
1. Manifoldları, boruları ve arayüz termal malzemelerini entegre etme deneyimi
2. Büyük boyutlu levhaların tasarımı ve imalatında deneyim
3. Simülasyon, basınç düşüşü, akış ve ısı dağılımı için akış kanalı tasarımına yardımcı olur
4. Pil soğutma uygulamaları için yüksek korozyon direnci ve düşük iletkenlik malzemesi
5. Her türlü pil paketi için esnek tasarım çözümleri.
Test Yeteneği:
|
Kimyasal Bileşim Testi |
EVET |
|
Fiziksel Test ve Optik Test |
EVET |
|
Pürüzlülük Testi ve Sertlik Testi |
EVET |
|
Uzama Testi |
EVET |
|
Tuz Püskürtme Testi |
EVET |
|
Patlama Testi |
EVET |
|
Azot ve Helyum Testi |
EVET |
|
Akış Direnci Testi |
EVET.İç ve dış korozyon testi |
|
Gerilim Testi |
EVET |
|
Su Altı Testi |
EVET.Kaynak için sızıntıyı kontrol edin |
Kimyasal bileşim
| Alaşım | Si | fe | cu | Mn | Mg | cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Müşterilerin isteğine göre özelleştirilebilir!
Mekanik özellikler
| Alaşım | Öfke | Gerilme direnci | Verim Mukavemeti | Uzama |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
SSS:
S: Bir ticaret şirketi veya üretici misiniz?
C: Evet, bu sektörde 10 yıldan fazla geçmişe sahip bir fabrikayız.
S: Hangi teknoloji işleme yöntemi?
A: Lehimleme hattımız, damgalama hattımız, ekstrüzyon hattımız ve rulo kemikli işlem hattımız var.Ayrıca CNC merkezi mevcuttur.
S: Tasarımımız yoksa, tasarıma yardımcı olabilir misiniz?
C: Evet, yapabiliriz!Güçlü ve deneyimli bir tasarım ekibimiz var.Akış yolu tasarımı, termal simülasyon, mekanik simülasyon ve tasarım optimizasyonu desteklenmektedir.Lütfen detay projenizi bizimle paylaşın, service8@trumony.com, sizin için DFM yapmayı çok isteriz.
S: Prototipi ne kadar hızlı yapabilirsiniz?
C: Yaklaşık 3~5 hafta.Kesin teslim süresi, tasarımınıza ve üretim sürecinize bağlı olacaktır.
