Ürün ayrıntıları:
|
| öğe: | Alüminyum serpantin ısı borusu | Özellikler: | Talebiniz üzerine |
|---|---|---|---|
| Sabit uzunluk: | Modül çiziminiz olarak | Tasarım hizmeti: | Evet |
| su altı testi: | EVET. Kaynak için sızıntıyı kontrol edin | patlama testi: | Evet |
| paket: | İhraç Edilen Ahşap Ambalaj | İşleme metodu: | Damgalama, Delme, Bükme, Kaynak, Lehimleme, Ekstrüzyon, Kesme |
| anahtar kelimeler: | EV için serpantin ısı borusu, yılan soğutma şeridi, alüminyum ısı eşanjörleri | Uygulamalar: | Elektrikli Araç aküsü, ESS aküsü, IGBT soğutma |
| Vurgulamak: | EV Serpantin Tüpü,Alüminyum Serpantin Tüpü,Akü Termal Yönetimi Serpantin Tüpü |
||

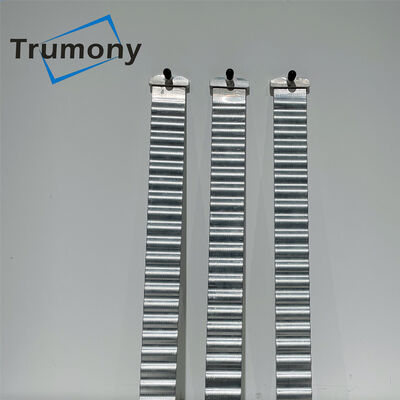

Akü Termal Yönetimi için Alüminyum Serpantin Isı Tüpü
Alüminyum serpantin ısı tüpü, enerji otomobili / aracı, enerji depolama sistemi, ıslatma plakası, sıcaklık eşitleme plakası, güneş paneli gibi farklı ısı değişimi aralıklarında yaygın olarak kullanılmaktadır.güneş enerjisi kollektörü.
| ekstrüzyon | EVET | kendi kalıp merkezi |
| CNC | EVET | kendi CNC merkezi |
| Damgalama | EVET | maksimum 1,6*2,3m |
| lehimleme | EVET | otomatik lehimleme hattı |
Özellikler:
* Tasarım seçenekleri:
1) Delme soğutma plakası
Prizmatik hücreler ve pil paketi, alt ve yan soğutma çözümü için kullanılır;
2) Serpantin soğutma şeridi
Silindirik hücreler için uygulanır: 18650, 21700, 3270, 4680 ve benzeri;
3) Manifoldlu mikro kanallı tüp
Pil takımı tarafı veya alt pil soğutması için;
4) Rulo yapıştırma soğutma plakası;
5) Sürtünme karıştırma kaynak plakası
Daha basit bir kaynak işlemine, daha yüksek üretim verimliliğine, daha yüksek kaynak mukavemetine sahiptir ve yüksek sıcaklıkta ergitme kaynağında gözenekler ve sıvı sızıntısı gibi sorunları önleyebilir.
Bizim avantajlarımız:
1. Alet geliştirme — bunu kendi bünyemizde yapıyoruz, böylece ilk testi hızlı ve doğru hale getirebiliyoruz.
2. Her türlü ısı eşanjörünü yapmak — parçaları farklı paketlere sığdırmak için özelleştirilmiş şekiller yapabiliriz.
3. Parça tasarımında yardım — mühendis ekibimiz deneyimlidir, yeni tasarımlar gerçekleştirmenin fizibilitesine ilişkin profesyonel önerilerde bulunabilirler.
4. Tek istasyon servisi — ısı eşanjörlerinin yanı sıra ilgili yalıtımı ve silikon yastığı da yapabiliriz.Böylece müşteri entegre çözüm alabilir.
Test Yeteneği:
|
Kimyasal Bileşim Testi |
EVET |
|
Fiziksel Test ve Optik Test |
EVET |
|
Pürüzlülük Testi ve Sertlik Testi |
EVET |
|
Uzama Testi |
EVET |
|
Tuz Püskürtme Testi |
EVET |
|
Patlama Testi |
EVET |
|
Azot ve Helyum Testi |
EVET |
|
Akış Direnci Testi |
EVET.İç ve dış korozyon testi |
|
Gerilim Testi |
EVET |
|
Su Altı Testi |
EVET.Kaynak için sızıntıyı kontrol edin |
Kimyasal bileşim
| Alaşım | Si | fe | cu | Mn | Mg | cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Müşterilerin isteğine göre özelleştirilebilir!
Mekanik özellikler
| Alaşım | Öfke | Gerilme direnci | Verim Mukavemeti | Uzama |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
SSS:
S: Bir ticaret şirketi veya üretici misiniz?
C: Evet, bu sektörde 10 yıldan fazla geçmişe sahip bir fabrikayız.
S: Hangi teknoloji işleme yöntemi?
A: Lehimleme hattımız, damgalama hattımız, ekstrüzyon hattımız ve rulo kemikli işlem hattımız var.Ayrıca CNC merkezi mevcuttur.
S: Tasarımımız yoksa, tasarıma yardımcı olabilir misiniz?
C: Evet, yapabiliriz!Güçlü ve deneyimli bir tasarım ekibimiz var.Akış yolu tasarımı, termal simülasyon, mekanik simülasyon ve tasarım optimizasyonu desteklenmektedir.Lütfen detay projenizi bizimle paylaşın, service8@trumony.com, sizin için DFM yapmayı çok isteriz.
S: Prototipi ne kadar hızlı yapabilirsiniz?
C: Yaklaşık 3~5 hafta.Kesin teslim süresi, tasarımınıza ve üretim sürecinize bağlı olacaktır.
