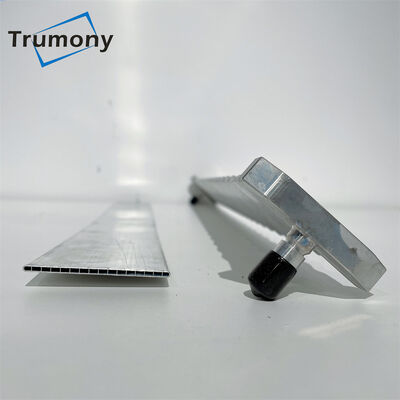

Konteynerli ESS İçin Yüksek Etkili Termal Enerji Su Soğutma Şeridi
| Item: | Serpantin soğutma şeridi | Specifications: | Müşterilerin isteğine göre |
| Fixed Length: | Talebiniz üzerine | Design service: | Evet |
| Shape: | Düz, Bükme, Yılan | Surface treatment: | Yalıtım kaplaması: Toz sprey, TIM ile |
| Package: | İhraç Edilen Standart Paket | Processing procedure: | Ekstrüzyon, Bükme, Kaynak, Lehimleme, Kesme |
| Key words: | EV için soğutma şeridi, ESS için alüminyum soğuk plaka, su soğutma plakası | Applications: | ticari arabalar, binek arabalar, ağır hizmet, kamyonlar, minibüs, deniz, uçak |
| High Light: | Su Soğutma Şeridi,Konteynerli ESS Soğutma Şeridi,Konteynerli ESS Serpantin Şeridi |
||
Konteynerli ESS için Yüksek Etkili Termal Enerjili Su Soğutma Şeridi
Sıvı soğutmalı ısı dağılımı, soğutucunun konvektif ısı değişimi yoluyla her bir hücrenin hassas sıcaklık yönetimine olanak tanır. Sıvı soğutmalı sistemin temel bileşenleri şunları içerir: sıvı soğutmalı plaka, sıvı soğutmalı ünite (ısıtıcı seçeneği), sıvı soğutmalı boru hattı (sıcaklık dahil) sensör, valf), yüksek ve alçak basınç kablo demeti;soğutucu (etilen glikol sulu solüsyonu), vb.
| Öğe | EV/ESS pili için alüminyum yılan soğutma tüpü |
| Şartname | Modülünüze göre |
| İşleme | Ekstrüzyon, kaynak, lehimleme, kaplama.. |
| Aksesuar paketi | Hızlı bağlantı, su hattı bağlantısı, su dağıtıcısı, manifold, giriş, çıkış vb. |
| Kalıp: | Ekstrüzyon, Sallanan şekil, fikstür takımları |
Uzmanlaştık:
1) Prizmatik hücreler / pil takımı için damgalı tip su soğutma plakası.
2) 21700, 18650, 3270, 4680, 4695 büyük hücre gibi silindirik hücreler için ekstrüde yılan tüpü.
3) Rulo bağlı soğutma plakası
4) İşlenmiş soğuk levha
5) Sandviç yapı soğuk plaka
Bizim avantajlarımız:
1. Alet geliştirme — bunu kendi bünyemizde yapıyoruz, böylece ilk testi hızlı ve doğru hale getirebiliyoruz.
2. Her türlü ısı eşanjörünü yapmak — parçaları farklı paketlere sığdırmak için özelleştirilmiş şekiller yapabiliriz.
3. Parça tasarımında yardım — mühendis ekibimiz deneyimlidir, yeni tasarımlar gerçekleştirmenin fizibilitesine ilişkin profesyonel önerilerde bulunabilirler.
4. Tek istasyon servisi — ısı eşanjörlerinin yanı sıra ilgili yalıtımı ve silikon yastığı da yapabiliriz.Böylece müşteri entegre çözüm alabilir.
Test Yeteneği:
|
Kimyasal Bileşim Testi |
EVET |
|
Fiziksel Test ve Optik Test |
EVET |
|
Pürüzlülük Testi ve Sertlik Testi |
EVET |
|
Uzama Testi |
EVET |
|
Tuz Püskürtme Testi |
EVET |
|
Patlama Testi |
EVET |
|
Azot ve Helyum Testi |
EVET |
|
Akış Direnci Testi |
EVET.İç ve dış korozyon testi |
|
Gerilim Testi |
EVET |
|
Su Altı Testi |
EVET.Kaynak için sızıntıyı kontrol edin |
Kimyasal bileşim
| Alaşım | Si | fe | cu | Mn | Mg | cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Müşterilerin isteğine göre özelleştirilebilir!
Mekanik özellikler
| Alaşım | Öfke | Gerilme direnci | Verim Mukavemeti | Uzama |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
SSS:
S: Bir ticaret şirketi veya üretici misiniz?
C: Evet, bu sektörde 10 yıldan fazla geçmişe sahip bir fabrikayız.
S: Hangi teknoloji işleme yöntemi?
A: Lehimleme hattımız, damgalama hattımız, ekstrüzyon hattımız ve rulo kemikli işlem hattımız var.Ayrıca CNC merkezi mevcuttur.
S: Tasarımımız yoksa, tasarıma yardımcı olabilir misiniz?
C: Evet, yapabiliriz!Güçlü ve deneyimli bir tasarım ekibimiz var.Akış yolu tasarımı, termal simülasyon, mekanik simülasyon ve tasarım optimizasyonu desteklenmektedir.Lütfen detay projenizi bizimle paylaşın, service8@trumony.com, sizin için DFM yapmayı çok isteriz.
S: Prototipi ne kadar hızlı yapabilirsiniz?
C: Yaklaşık 3~5 hafta.Kesin teslim süresi, tasarımınıza ve üretim sürecinize bağlı olacaktır.
