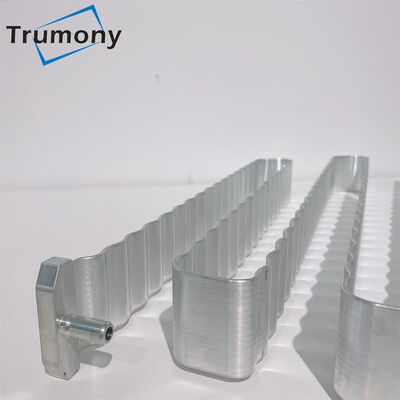

21700 Silindirik Pil Paketi için Konvektif Isı Transferi Alüminyum Soğutma Şerit Tüpü
| Product name: | EV Pil Paketi için Konvektif Isı Transferi Alüminyum Soğutma Şeridi | Type: | Alüminyum soğutma borusu |
| Process: | Alüminyum ekstrüzyon | Alloy: | 3003 |
| Temper: | O-H112 | Application: | EV Pil Paketi |
| Structure: | Mikro kanallı tüp+konektör | Package: | karton + paletler |
| High Light: | Isı Transferi Soğutma Şerit Tüpü,Alüminyum Soğutma Şerit Tüpü,Alüminyum Ekstrüzyon Şerit Tüpü |
||
EV Pil Paketi için Konvektif Isı Transferi Alüminyum Soğutma Şeridi
Serpantin boru şemasının soğutulması, silindirik çekirdeğin, yani hücrenin orta kısmından gelen ısının, pozitif ve negatif bobin tabakası, elektrolit, izolasyon filmi vb. yoluyla silindirik tarafa radyal olarak soğutulmasıdır, su soğutma borusu ile temas halinde;Alttan soğutma, silindirik pilin eksenel soğutmasıdır, yani ısı, sırasıyla pozitif ve negatif elektrotlar, elektrolit, izolasyon filmi vb. boyunca aşağı doğru, pil çekirdeği kabuğunun dibine ve pil ile temas halinde iletilir. su soğutma plakası.
Şartname
| Öğe | Silindirik hücreler için alüminyum soğutma borusu |
| Boyut | Tasarımınız olarak |
| Kalınlık | 2.4mm,3mm |
| Başvuru | silindirik pil takımı soğutma |
| Hizmet | Tasarım, simülasyon, takım, prototip |
| İşlem | Alüminyum ekstrüzyon |
| Sıvı soğutma tipi | EV için soğuk plaka soğutma plakası, ESS için damgalı soğuk plaka, armonika şekilli soğutma borusu plakası, EV pil yılanı soğutma borusu, alüminyum rulo bağlı plaka |
Akü soğutma sistemi
1- Pil takımı için alüminyum soğutma soğuk plakası
2- Yeni enerji aracı için serpantin boru
3- Yumuşak paket pil takımı için alüminyum mikro kanallı soğutma plakası
4- Alüminyum damgalı soğuk sac
*****Tasarımın kilit noktası
1- Pil tipini belirtin: silindirik hücreler / kare hücreler veya prizmatik hücreler/ yumuşak pil veya poşet piller
2- Modül sınır boyutları
3- Isı dağılımı gereksinimi
4- Tasarım ve prototip bütçesi
5- Konnektörler, plastik hızlı konektörler, akü soğutma plakası montajı gibi tüm ısı eşanjör seçenekleri
Pil paketleri için soğutma plakaları yapma konusunda çok zengin deneyime sahibiz. Aşağıda, bize güvenebileceğiniz gücümüz yer almaktadır:
1. Soğutma bileşenleri tasarım fizibilitesinde yardım
2. Hem prizmatik hem de silindirik hücreler için kanıtlanmış çözümler
3. Müşteri ile DVP yapabilme yeteneği
4. Prototip yapımında hızlı destek
SSS :
1. Sağlayabileceğiniz pil modülü soğutma çözümü nedir?
C: Pil takımınız için 4 çeşit pil soğutma tipine sahibiz.Silindirik şekilli hücreler için alüminyum yılan tüpü.Prizmatik hücreler için alüminyum lehimli soğutmalı plaka, poşetler ve alüminyum rulo bağlı paneller için alüminyum mikro kanal plakaları.
2. Su soğutma plakanızın alaşımı ve temperi nedir?
C: Alüminyum alaşımı 3000,6000 ve temper O-H112'dir.
3. Soğuk plaka veya soğutma sıvısı kanallarını yapmak için proses teknolojisi nedir?
A: Alüminyum ekstrüzyon işlemi, vakumlu lehimleme işlemi, rulo yapıştırma işlemi ve ayrıca CNC merkezimiz var.
4. Pil paketi modülü için özelleştirilmiş prototipi destekliyor musunuz?
C: Elbette, tasarımınız olarak alüminyum sıvı soğutma plakasını üretebiliriz.Henüz geliştirme aşamasındaysa, mevcut soğutmalı plakalı soğutucularımız kontrol için hazırdır.
