Ürün ayrıntıları:
|
| Yüzey Rengi: | gümüş rengi | Yüzey İşlem: | değirmen bitirmek |
|---|---|---|---|
| Kullanım amacı: | Sıvı soğutma, pil soğutma vb. | Teknik: | lehimli |
| Kalınlık: | 1-4mm, diğerlerinin müzakere etmesi gerekiyor | boyut: | ihtiyaçlara göre |
| Malzeme: | 3003, 4343 vb. |

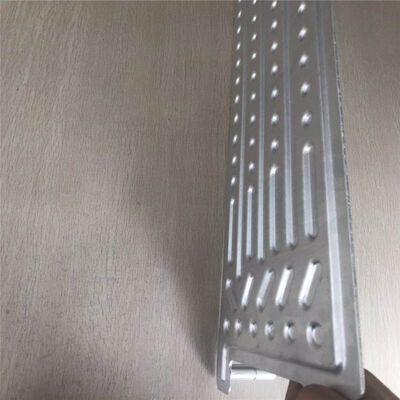

Elektrikli Araç ısı eşanjörü kullanımı Lehimleme Alüminyum Su soğutma plakası
Prototip üretimi için örnek tedarik ile birlikte Ar-Ge önerisi, takım tasarım hizmeti, tasarım geliştirme sunuyoruz.Tedarik zincirimizi lehimleme teknolojisi, ekstrüzyon teknolojisi, CNC işleme, kaplama, kaynak vb. ile birleştirdik, bu da müşterilerimize kısa numune teslim süresi ve seri üretim maliyet verimliliği için tek noktadan kaynak bulma hizmeti verebilir.
1. Üretimimizin tanımı
(1) Lehimleme Süreci:Soğuk damgalama - temizleme - püskürtme akı - fikstür ürünü lehimleme fırınına kelepçeleyin - bir düzineden fazla (2) prosedürden sonra lehimleme fırını (otomatik ısıtma/yalıtım/soğutma/kaynak, vb.) - hava sızdırmazlık testinin tam denetimini yapın - temizlik (esas olarak kaynak temizliği, cilalama, kurutma için) toplam 20'den fazla prosedür.
(3) Not: Lehimleme tekniği, şişirilmiş teknolojiden daha iyidir.akı tozdur, resmi adı akıdır.Flux püskürtme, bir ön püskürtme ve ön ısıtma işlemidir.Akı her iki tarafa püskürtülür ve akış kanalı akı ile kaplanır.
1) Kaplama Malzemesi
| alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
| 3003 | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 0.1 | 0.05 | 0.03 | 1 |
| 3003+1%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 0.5-1.50 | 0.05 | 0.05 | 2 |
| 3003+1.5%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 1.0-2.0 | 0.05 | 0.05 | 3 |
| 3003+1.5%Zn+Zr | 0.5-1.0 | 0.7 | 0.05-0.20 | 1.0-1.6 | － | 1.0-2.0 | 0.05-0.2 | - | 4 |
| 3003+0.5%Cu | 0,6 | 0.7 | 0.30-0.70 | 1.0-1.5 | － | 0.10 | 0.05 | 0.1 | 5 |
| 3005 | 0,6 | 0.7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0.25 | － | 0.01 | 6 |
Çekirdek Malzeme
| alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
| 4343 | 6.8-8.2 | 0,8 | 0.25 | 0.1 | － | 0,2 | － | 0.05 | 1 |
| 4343+1%Zn | 6.8-8.2 | 0,8 | 0.25 | 0.1 | － | 0,5-1,5 | － | 0.05 | 2 |
| 4045 | 9.0-11.0 | 0,8 | 0,3 | 0.05 | － | 0,2 | － | 0,2 | 3 |
| 4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0.05 | － | 0,5-1,5 | － | 0,2 | 4 |
| 4004 | 9.0-10.5 | 0,8 | 0.25 | 0.1 | 1.0-2.0 | 0,2 | － | 0,2 | 5 |
2) Kaynak ısı eşanjör sistemi için alüminyum alaşımın ana mekanik
| Alaşım Kodu | öfke | Gerilme direnci Rm(MPa) | Akma Dayanımı Rp0,2(Mpa) | Oranı Uzat A50(%) |
| TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 vb. | Ö | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1.5 | |
| H24 | 140-185 | ≥125 | ≥3.0 | |
| H16 | 185-225 | ≥160 | ≥1.0 | |
| H18 | ≥185 | - | ≥0.5 | |
| TR-166 Vb.tüp malzemesi | H24 | 185-235 | ≥150 | ≥8 |
| TR-116,TR-316 Vb.tüp malzeme | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
2. Elektrikli aracın ısı emicisi için 3003 Lehimli su soğutma plakası avantajımız:
1. 2006'dan beri, Çin'deki bu alüminyum ısı değişim endüstrisinde zengin deneyime sahibiz;
2. Alüminyum ısı eşanjörü alanlarında iyi bir itibar;
3. Tasarım geliştirme: Fikrinize ulaşmak veya size öneride bulunmak için tasarım ekibimiz var
4. Fiyat avantajı.
5. Dünyadaki büyük müşterilerle iyi deneyim ve işbirliği;
6. ISO9001-2008 Sertifikası ile;
7. Örnek sipariş kabul edilebilir
8. Yüksek performans maliyet oranı;
9. Hızlı teslimat süresi ve hızlı çözüm sorunu tutumu.
3.Şartlar ve koşullar:
1, Ticaret terimi: CIF / CFR / FOB/ EXW
2, Ödeme süresi: üretim öncesi %30 + sevkiyat öncesi %70;veya görüşte %100 Değiştirilemez L/C
Veya bu kısım hakkında birbirimizle daha fazla iletişim kurabiliriz.
3, Sevkiyat süresi: Normalde 15-35 gün.
