Ürün ayrıntıları:
|
| Çekirdek Alaşım: | 3003+1.5%Zn+Zr | kaplı alaşım: | 4343 |
|---|---|---|---|
| Kalınlık: | 0.127mm | Genişlik: | 254 mm |
| İD: | 305 mm | OD: | ≤1370mm |
| Ambalajlama: | duvara göz | öfke: | H14 |
| Vurgulamak: | alüminyum folyo rulosu,alüminyum folyo ambalajı |
||

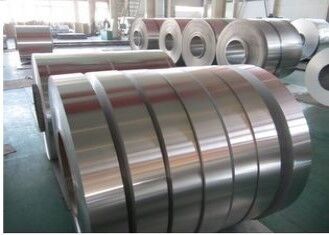

4343 / 3003+%1.5Zn / 4343 H14 0.127 x 254mmLehimleme Kaplama Alüminyum Folyo Rulo Kondenser Kalın Ağır Hizmet Folyo Levhaları
1. Üretimimizin tanımı
Çekirdek malzemesinin kimyasal bileşimi, alüminyum alaşımı hakkında kaplama malzemesi ve ısı eşanjörünün kaynağı için kompozit malzeme
1) Çekirdek Malzeme
| alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
| 3003 | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 0.1 | 0.05 | 0.03 | 1 |
| 3003+1%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 0.5-1.50 | 0.05 | 0.05 | 2 |
| 3003+1.5%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | － | 1.0-2.0 | 0.05 | 0.05 | 3 |
| 3003+1.5%Zn+Zr | 0.5-1.0 | 0.7 | 0.05-0.20 | 1.0-1.6 | － | 1.0-2.0 | 0.05-0.2 | - | 4 |
| 3003+0.5%Cu | 0,6 | 0.7 | 0.30-0.70 | 1.0-1.5 | － | 0.10 | 0.05 | 0.1 | 5 |
| 3005 | 0,6 | 0.7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0.25 | － | 0.01 | 6 |
2) Kaplama Malzemesi
| alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
| 4343 | 6.8-8.2 | 0,8 | 0.25 | 0.1 | － | 0,2 | － | 0.05 | 1 |
| 4343+1%Zn | 6.8-8.2 | 0,8 | 0.25 | 0.1 | － | 0,5-1,5 | － | 0.05 | 2 |
| 4045 | 9.0-11.0 | 0,8 | 0,3 | 0.05 | － | 0,2 | － | 0,2 | 3 |
| 4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0.05 | － | 0,5-1,5 | － | 0,2 | 4 |
| 4004 | 9.0-10.5 | 0,8 | 0.25 | 0.1 | 1.0-2.0 | 0,2 | － | 0,2 | 5 |
| 7072 | 0.7 | 0.1 | 0.1 | 0.1 | 0.8-1.3 | － | － | 6 | |
| 5005 | 0,3 | 0.7 | 0,2 | 0,2 | 0.5-1.1 | 0.5-1.0 | － | 0.03 | 7 |
3) Kaynak ısı eşanjörü için alüminyum alaşım ve kompozit malzemenin ana mekanik
| Alaşım Kodu | öfke | Gerilme direnci | Akma Dayanımı Rp0,2(Mpa) | Oranı Uzat |
| TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 vb. | Ö | 95-135* | ≥35* | ≥15* |
| H14 | 140-185 | ≥125 | ≥1.5 | |
| H24 | 140-185 | ≥125 | ≥3.0 | |
| H16 | 185-225 | ≥160 | ≥1.0 | |
| H18 | ≥185 | - | ≥0.5 | |
| TR-166 Vb.tüp malzemesi | H24 | 185-235 | ≥150 | ≥8 |
TR-116,TR-316 Vb.tüp | H14 | 140-185 | ≥125 | ≥3 |
| H24 | 140-185 | ≥125 | ≥8 |
Açıklama: Yukarıdaki dosyada “*” ibaresi, TR-050,TR-150,TR-151,TR malzemesinin kullanılması durumunda çekme dayanımının 120-150Mpa, akma dayanımının ≥45Mpa olacağı ve uzamanın ≥%20 olacağı anlamına gelir. -156 vb. O temperli Cu içerir..
Ek: Müşterinin isteğine göre özel şartname üretebiliriz.
4) Üretme yeteneği
| Genişlik (mm) | Kalınlık (mm) | uzunluk (mm) | İç Çaplar (mm) | |
| Çarşaf | 500-1070 | 0.5-5.0 | 500-2500 | - |
| şerit | 12-1070 | 0.2-3.0 | - | 150,200,300,400,500 |
| Folyo | 12-1070 | 0.05-0.2 | - | 150,200,300,400,500 |
| kompozit oranı | %4-18 (yan başına) |
| Yüzde Kaplama (yan başına) | %4-8 | ＞ %8-18 |
| Kaplama toleransı | ±1.5% | ±2.0% |
2. Uygulama:
1. Yağ Soğutucu
2. Otomobil Radyatörü
3. Otomobil Isıtıcı Çekirdeği
4. Kondenser
5. Evaporatör
3. Özellikler
Ürün yelpazemiz, otomobil ve inşaat makine ve ekipmanları soğutma sistemlerinde, elektrik santrali soğutma sistemlerinde, mikro kanallı soğutucularda ve her türlü ticari ve konut klimalarında yaygın olarak kullanılan her türlü alaşımlı malzeme ve özellikleri kapsar.
