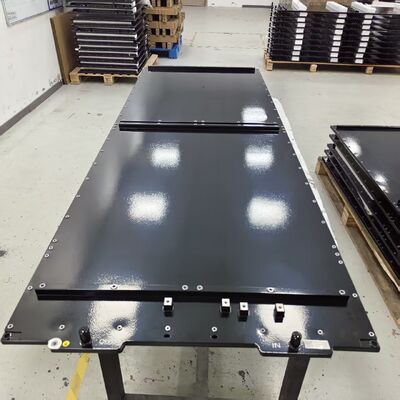

Hafif Alüminyum Pil Paketi Entegre Soğutma Tablası ile Alt Kapak
| Process: | Lehimleme, CNC, | Shape: | Fleksografik / Ofset Baskı |
| Warranty: | 1 Yıl | surface treatment: | Eloksal, Toz Boya |
| High Light: | Hafif alüminyum pil kabı,batarya paketi soğutma ile alt kabı,entegrasyonlu soğutma plaka batarya tepsisi |
||
Trumony Alüminyum Limited tarafından tasarlanan bu Batarya Paketi Alt Kaplama, üretim verimliliğini ve tutarlı kaliteyi öncelikli kılan çok süreçli bir alüminyum üretim yaklaşımını benimser.Geleneksel çelik kaynak veya pahalı tam işleme yerine, ana tepsinin yapısı için yüksek hassasiyetli damgalama kullanırız, ardından bir vakum lehimleme işlemi ile sızıntı geçirmez, entegre sıvı soğutma plakası oluştururuz.Kendini delen nitleme (SPR), termal çarpıtma olmadan çok katmanlı yapısal takviyeleri monte etmek için kullanılır, bir polyurethane (PU) köpürme süreci üstün titreşim amortizasyonu ve kondensasyon önleme sağlar.Elektrostatik toz kaplama bitirme mükemmel yalıtım ve korozyon direnci sağlarBu kabın çözümü, Kuzey Amerika'daki ticari ve kamu hizmetleri ölçeğinde enerji depolama projelerinin taleplerini karşılar, termal performans, hafif tasarım,ve seri üretim ölçeklenebilirliği.
· Yüksek oranlı şarj ve boşaltma yoğun, pasif soğutma tarafından ortadan kaldırılamayan yerelleştirilmiş ısı üretir.
· Hücreler veya IGBT substratları arasında eşit olmayan sıcaklık dağılımı, yaşlanmayı hızlandıran ve güvenliği tehlikeye atan sıcak noktalar yaratır.
• Seri üretim senaryolarında, tutarlı olmayan soğutma plaka kalitesi sızıntılar, kanal tıkanıklığı, düşük düzlük pahalı saha arızalarına ve garanti taleplerine yol açar.
· Geleneksel işleme yöntemleriyle prototipten üretime ölçeklendirilmek aşırı derecede pahalı ve yavaş hale geliyor.
Piyasa, yüksek termal performansı, tekrarlanabilir üretim kalitesi ve rekabetçi fiyatlandırmayı birleştiren bir sıvı soğutma çözümü talep ediyor.İşte burada damgalanmış ve sürekli lehimlenmiş soğuk plakalarımız alternatifleri geçiyor..
Çözüm: Sürekli Brazing ile damgalanmış soğuk plakalar
Trumony'nin temel üretim yaklaşımı bu sorunları iki temel teknolojiyle çözüyor:
Precision Stamping, alüminyum levhaları doğru şekillendirilmiş formlara basarak soğutma kanalının geometrisini oluşturur.Mükemmel boyut tekrarlanabilirliği olan burr-free akış yolları bir üretim seri her tek plaka üzerinde tekdüze termal performans için kritikDökme ayrıca karmaşık kanal kalıplarına izin verir, içinde turbulans ve ısı aktarımını artıran çok paralel ve çukurlu tasarımlar da vardır.CNC işleminin maliyeti ve zaman cezası olmadan her parça.
Sürekli Lehimleme, damgalanmış levhayı kontrol edilen atmosferli bir fırında kaplamaya bağlar ve parçaları bir taşıyıcıda hareket ettirir.Sürekli lehimleme daha yüksek verim sağlarSonuç: dünya çapında otomotiv ve enerji depolama üreticileri tarafından güvenilen sağlam, hermetik bir mühür.
Bu işlemlerin birleştirilmesi, basınç ve termal döngü altında kusursuz bir şekilde çalışan bir sıvı soğutma plağı sağlar.
| Ürün | Parametre / Açıklama |
|---|---|
| Ana Malzeme | 3003 / 3003MOD / 6061 Alüminyum alaşımı |
| Tepsinin şekillendirilmesi süreci | Yüksek hassasiyetli ilerleyici matkap damgalama |
| Soğutma plakalarının birleştirilmesi | Vacuum Brazing (CAB) ✓ Kontrollü Atmosfer Brazing) |
| Yapısal Meclis | Kendini delen rivetting (SPR) ve akış matkabı vidaları (iletilmez) |
| Izolasyon ve Damping | Kapalı hücreli poliüretan (PU) In-Situ köpürme |
| Yüzey Dönüşümü | Elektrostatik Toz Kaplama (İzole edici, RAL seçenekleri) |
| Girme Koruması | IP67 / IP6K9K (Pulver kaplama + köpük mühürleme tasarımı) |
| Soğutucu Suyun Uyumluluğu | Su-glikol, Dielektrik sıvılar |
| Soğutma Kanalı Bütünlüğü | Helium Kütle Spektrometri Sızıntı Testi, <1×10−7 mbar·L/s |
| Tuz püskürtüme dayanıklılığı | ≥ 1500 saat (ASTM B117'ye göre, toz kaplamalı) |
| Dielektrik Gücü | 3000V DC (Kaplama + köpük kombinasyon yalıtım) |
| Kişiselleştirme | Bağlantı açıları, hücre dizisi montaj delikleri, eğimli drenaj |
| Uygunluk | UL 1973, UL 9540A, UN 38.3 test profillerine göre tasarlanmıştır. |
Uygulama
1Elektrikli Araçların çekiş pilleri
Bizim damgalı soğuk plakalarımız, otoban sürüşü ve DC hızlı şarj sırasında optimum sıcaklıkları korumak için prizmatik veya poşet hücre modülleri arasında monte edilmiştir.Yüksek düzlük hücre yüzeyleriyle maksimum temas sağlarGüçlü lehimli eklemler yıllarca titreşime ve termal döngüye dayanabilir.
2Ticari ve Kullanımsal Enerji Depolama (BESS)
Yüksek kapasiteli hücreler kullanan konteynerli ve dolap tipi depolama sistemleri için. Çok paralel kanallara sahip damgalanmış plakalar düzinelerce hücreyi 2°C sıcaklık aralığında tutar.Sistem ömrünü 10 yıldan fazla uzatmak,000 döngüsü ve UL 9540A güvenlik testi gereksinimlerini karşılamaktadır.
3. IGBT & SiC Güç Modülü Soğutma
Güç invertörleri, motor kontrolörleri ve yenilenebilir enerji dönüştürücüleri aşırı ısı akışını idare edebilecek kompakt soğuk plakalar gerektirir.Pin-fin damgalanmış tasarımlarımız yarı iletken altyapılarının altındaki yüzey alanını en üst düzeye çıkarıyor., bağlantı sıcaklıklarını düşürür ve termal sıkışmayı önler.
4Otomotiv Yardımcı Elektronik
Gemi şarj cihazları, DC-DC dönüştürücüler ve ADAS hesaplama üniteleri de hafif damgalı plakalarımızdan yararlanır.
Nasıl Çalışır?
Dökümlü alüminyum sıvı soğutma plakaları kapalı döngü sıvı dolaşımı ilkesine göre çalışır.Sıcaklık üreten bileşenlerin altındaki damgalanmış kanal ağından akan, atık ısıyı emiyor ve bir çıkış yoluyla harici bir ısı değiştiricisine çıkıyor. The stamping process forms the intricate channel geometry directly into the aluminum sheet — creating raised features like dimples or chevrons that disturb the fluid boundary layer and enhance convective heat transferKapak plakaları daha sonra sürekli kaynakla birleştirilir ve montaj, hassas bir şekilde kontrol edilen sıcaklık ve inert atmosferli bir fırından geçer.Lehimlenme dolgu metali (genellikle levha üzerindeki kaplama katmanı) erir ve her temas noktası boyunca metallürjik bir bağ oluştururHer plaka aynı otomatik işleme maruz kaldığı için, termal performans ilk birimden milyonda birine kadar olağanüstü derecede tutarlıdır.
Dondurucu plakanızı nasıl seçebilirsiniz?
1. Isı yükü ve akış oranı: dağıtmak için toplam watt ve mevcut soğutucu akışını (L / dakika) belirleyin. mühendislerimiz gerekli kanal kesimi ve plaka boyutunu hesaplamak için bunu kullanır.
2. Dökme vs. Makineli Tasarım: Yüksek hacimler için (>5.000 adet/yıl), damgalama dramatik maliyet ve hız avantajları sunar.Geometriniz damgalama için uygun mu yoksa melez bir yaklaşım mı gerektiriyor karar vermenize yardımcı oluruz.
3Kanal Deseni Seçimi: Basit, düşük maliyetli tasarımlar için serpentin; düşük basınç düşüşü için çok paralel; maksimum türbülans ve ısı transferi için göbekli veya pin-fin.Sıcaklık simülasyon girişlerinize dayanan modeli öneririz..
4. Yüzey Koruması: Soğutucu kimyasına ve çevreye göre seçin. E-katlama su-glikol sistemleri için mükemmel korozyon direnci sağlar;sert anodizasyon, hücreyle doğrudan temas için elektrik yalıtım ekler.
5Proje Zaman çizelgesi ve hacmi: Beklenen yıllık miktarlarınızı ve hedef SOP tarihinizi paylaşın.Her şeyi ev içi yönetiriz. Programınızı yoluna koymak için..
Sadece gereksinimlerinizle iletişime geçin, tasarımın uygulanabilirliği, CFD termal raporu ve prototip, pilot, ve diğer projeler için şeffaf maliyet ayrımı dahil olmak üzere kapsamlı bir teklif gönderiyoruz.ve seri üretim aşamaları.
Bu tek duraklı hizmetimizin özüdür. ısı yükünüzü, uzay zarfınızı ve hedefli termal performansınızı paylaşın. mühendislerimiz ilk akış kanalı tasarımını önerecekler.onay için CFD simülasyonları çalıştırınSizi fikirden seri üretime yönlendiriyoruz.
Prototip ve NPI (Yeni Ürün Tanıtımı) aşaması için sabit bir MOQ'umuz yok.Küçük pilot turlardan milyonlarca parçaya kadar her şeyi rahatlıkla işletiyoruz..
Yüksek bütünlüklü eklemler için vakum kaynak kullanıyoruz ve her bir plaka'yı bir helyum kütle spektrometresi ile %100 test ediyoruz, 1×10−9 Pa·m3/s'den daha sıkı sızıntı oranlarına ulaşıyoruz.Ek olarak, müşteri dayanıklılık gereksinimlerine göre onaylanan üretim öncesi numunelerde basınç döngüsü ve termal şok testleri yapıyoruz.
Evet. Üretimimiz ISO 9001 ve IATF 16949 sertifikalıdır. Malzemelerimiz ve bileşenlerimiz ürününüzün gerektirdiği gibi RoHS, REACH ve UL standartlarına uygun.Ayrıca son sistem düzeyi UL 9540A veya UN 38 ile müşterileri destekleme konusunda deneyimliyiz.3 detaylı tasarım ve malzeme belgelerinin sağlanması yoluyla sertifikasyon.
İş yapımımızın arkasında duruyoruz standart ürün garantimiz 5 yıl, belirtilen parametreler dahilinde düzgün çalıştırıldığında.Mühendislik ekibimiz kök neden analizini sağlar ve derhal çözmek için çalışır.Devam eden üretim için, her seri ile bağlantılı tam izleme kayıtları tutuyoruz.
