Ürün ayrıntıları:
|
| Ürün adı: | Serpantin soğutma şeridi | hammadde: | alüminyum |
|---|---|---|---|
| Alaşım ve Öfke: | 3003, 6061, H112 | Yüzey işleme: | Toz sprey, Yalıtım kaplaması |
| Başvuru: | Elektrikli Araç, Ev ESS, Ticari ESS | Tasarım hizmeti: | Destek |
| Termal simülasyon: | Mevcut | paket: | İhraç Edilen Standart Ahşap Paket |
| Pil Türü: | Silindirik hücre (18650,21700, 3270, 4680, 4695), prizmatik hücreler, poşetler | anahtar kelimeler: | su soğutmalı plaka, 21700 için yılan tüpü |
| Vurgulamak: | Serpantin Soğutma Şeridi,Lityum İyon Pil Serpantin Şeridi,Ticari Araç İçin Yılan Tüpü |
||

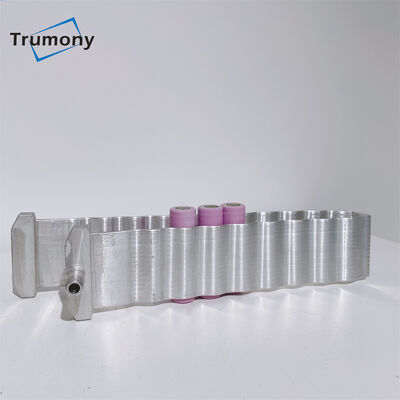

Ticari Araç için Yüksek Performanslı Lityum iyon Pil Soğutma Yılan Tüpü
Su soğutma sistemleri, yüksek termal performansı ve kompakt yapısı sayesinde giderek daha popüler hale geliyor.Geleneksel hava soğutmasıyla karşılaştırıldığında, sıvı soğutma sistemi daha iyi ısı dağılımı ve alan tasarrufu sağlar.
Pil termal yönetimi, EV çalışmasında çok kritiktir.Trumony, her türlü ısı eşanjörünü sağlama konusunda uzmandır: Parçaları farklı paketlere sığdırmak için özelleştirilmiş şekiller yapabiliriz.Örneğinprizmatik hücreler / pil takımı için sıkıştırma tipi soğutma plakası, 21700, 18650, 3270, 4680 büyük hücre gibi silindirik hücreler için ekstrüzyon yılan tüpü, rulo bağlı soğutma plakası.
| Ürün adı | Elektrikli Araç için serpantin soğutma şeridi |
| Tüp boyutu | Sınır boyutunuza göre21700 için 55*3 mm / 4680 için 65*3,5 mm |
| Hücre tipi | 18650, 21700,32700,4680 pil hücresi |
| yapılar | Ekstrüzyon alüminyum boru + Giriş ve çıkış + hızlı bağlantı |
|
Uzunluk |
Modülünüze bağlıdır |
| Yüzey işleme | Yalıtım kaplaması / Toz boya |
| İlgili ürünler | Hızlı bağlantı, termal arabirim malzemesi (silikon ped), pompa vb. |
| Hizmetler | Soğutma tüpü tasarımı, termal simülasyon, akış yolu tasarımı, üretim fizibilitesini kesinleştirme |
Termal yönetimin çeşitli uygulamalarına ve gereksinimlerine göre, bir dizi pil soğutma çözümü sağlayabiliriz.
1) Prizmatik hücreler / pil takımı için damgalı tip soğutma plakası.
2) 21700, 18650, 3270, 4680 büyük hücre gibi silindirik hücreler için ekstrüzyon yılan tüpü.
3) Yumuşak pil paketi için manifoldlu ekstrüde tüp.
4) Isıtma / soğutma için rulo bağ soğutma plakası.
Bizim avantajlarımız:
1) Her türlü pil paketi için esnek tasarım çözümleri.
(Modülünüze göre özelleştirilmiş soğutma plakası sağlayın)
2) Tasarım hizmeti, Ar-Ge departmanımız var, tasarım tamamlama, akış ve ısı simülasyonu yapabiliriz.
3) özelleştirilmiş giriş/çıkış konnektörü yapmak için CNC merkezi.
4) Termal silikon ped, Yalıtım kaplaması vb. Termal Arayüz Malzemesi.
anahtar kelime:
su soğuk şerit, sıvı soğutma plakası, EV için yılan tüpü, armonika tüp radyatörü, 21700 pil soğutma tüpü, EV üreticisi,Lityum İyon Pil Soğutma, Alüminyum soğutma tüpü, su soğutma plakası, Soğutma borusu, 4680 hücre için yılan tüpü.
Kimyasal bileşim
| Alaşım | Si | fe | cu | Mn | Mg | cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Müşterilerin isteğine göre özelleştirilebilir!
Mekanik özellikler
| Alaşım | Öfke | Gerilme direnci | Verim Mukavemeti | Uzama |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
S: Numuneler ve seri üretim için ne kadar sürer?
C: Genellikle yeni kalıplar ve ücretsiz numuneler (5 kg içinde) için 15-20 gün, onay alındıktan sonra seri üretim için 25-30 gün sürer.
S: OEM/ODM mevcut mu?
C: Evet, yapabiliriz!
S: Tasarımda yardımcı olabilir misiniz?
C: Evet, yapabiliriz!Güçlü ve deneyimli bir tasarım ekibimiz var.
S: Örnek verebilir misiniz?
C: Evet, kalite kontrolü için size numune sunmaktan onur duyuyoruz.
S: numune siparişi kabul ediliyor mu?
A: evet, numune siparişini kabul ediyoruz ve tasarım hizmeti sağlayabiliriz!
