Ürün ayrıntıları:
|
Çekirdek Alaşım: | 3003/3003+%1.5Zn+Zr/3005 | kaplı alaşım: | 4343/4045 |
---|---|---|---|
Kalınlık: | 0.08mm/0.06mm/0.1mm veya müşterilerin ihtiyacına göre | Genişlik: | 17mm/22mm/26mm veya müşterinin ihtiyacına göre |
İD: | 200mm/254mm/300mm/500mm | OD: | 1500 mm maks. |
Ambalajlama: | duvara göz | öfke: | HO/H14/H16/H18/H14SR |
Uygulama: | Radyatör/kondenser/evaporatör/intercooler/yağ Soğutucu/ısıtıcı | ||
Vurgulamak: | alüminyum levha bobin,alüminyum folyo şerit |

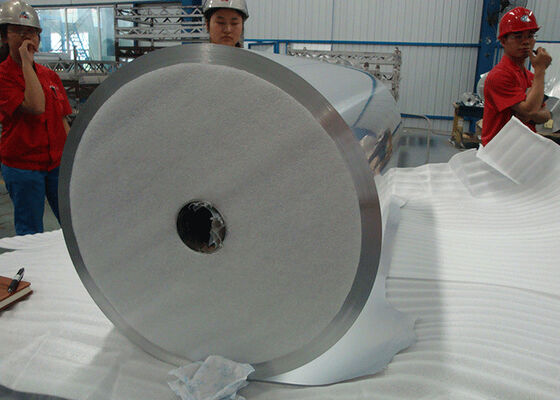

0.08 x 17mm 4343/3003+1.5%Zn+Zr/4343 H16 Otomatik Kondenser Fin için Alüminyum Lehimli Folyo
1. Üretimimizin tanımı
Çekirdek malzemesinin kimyasal bileşimi, alüminyum alaşımı hakkında kaplama malzemesi ve ısı eşanjörünün kaynağı için kompozit malzeme
1) Çekirdek Malzeme
alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
3003 | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.1 | 0.05 | 0.03 | 1 |
3003+1%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0.05 | 0.05 | 2 |
3003+1.5%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0.05 | 0.05 | 3 |
3003+1.5%Zn+Zr | 0.5-1.0 | 0.7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
3003+0.5%Cu | 0,6 | 0.7 | 0.30-0.70 | 1.0-1.5 | - | 0.10 | 0.05 | 0.1 | 5 |
3005 | 0,6 | 0.7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0.25 | - | 0.01 | 6 |
2) Kaplama Malzemesi
alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
4343 | 6.8-8.2 | 0,8 | 0.25 | 0.1 | - | 0,2 | - | 0.05 | 1 |
4343+1%Zn | 6.8-8.2 | 0,8 | 0.25 | 0.1 | - | 0,5-1,5 | - | 0.05 | 2 |
4045 | 9.0-11.0 | 0,8 | 0,3 | 0.05 | - | 0,2 | - | 0,2 | 3 |
4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0.05 | - | 0,5-1,5 | - | 0,2 | 4 |
4004 | 9.0-10.5 | 0,8 | 0.25 | 0.1 | 1.0-2.0 | 0,2 | - | 0,2 | 5 |
7072 | 0.7 | 0.1 | 0.1 | 0.1 | 0.8-1.3 | - | - | 6 | |
5005 | 0,3 | 0.7 | 0,2 | 0,2 | 0.5-1.1 | 0.5-1.0 | - | 0.03 | 7 |
3) Kaynak ısı eşanjörü için alüminyum alaşım ve kompozit malzemenin ana mekanik
Alaşım Kodu | öfke |
Gerilme direnci Rm(MPa) |
Akma Dayanımı Rp0,2(Mpa) |
Oranı Uzat A50(%) |
TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 vb. | Ö | 95-135* | ≥35* | ≥15* |
H14 | 140-185 | ≥125 | ≥1.5 | |
H24 | 140-185 | ≥125 | ≥3.0 | |
H16 | 185-225 | ≥160 | ≥1.0 | |
H18 | ≥185 | - | ≥0.5 | |
TR-166 Vb.tüp malzemesi | H24 | 185-235 | ≥150 | ≥8 |
TR-116,TR-316 Vb.tüp malzeme |
H14 | 140-185 | ≥125 | ≥3 |
H24 | 140-185 | ≥125 | ≥8 |
Açıklama: Yukarıdaki dosyada “*” ibaresi, TR-050,TR-150,TR-151,TR malzemesinin kullanılması durumunda çekme dayanımının 120-150Mpa, akma dayanımının ≥45Mpa olacağı ve uzamanın ≥%20 olacağı anlamına gelir. -156 vb. O temperli Cu içerir..
Ek: Müşterinin isteğine göre özel şartname üretebiliriz.
4) Üretme yeteneği
Genişlik (mm) | Kalınlık (mm) | uzunluk (mm) | İç Çaplar (mm) | |
Çarşaf | 500-1070 | 0.5-5.0 | 500-2500 | - |
şerit | 12-1070 | 0.2-3.0 | - | 150,200,300,400,500 |
Folyo | 12-1070 | 0.05-0.2 | - | 150,200,300,400,500 |
kompozit oranı | %4-18 (yan başına) |
Yüzde Kaplama (yan başına) | %4-8 | > %8-18 |
Kaplama toleransı | ±1.5% | ±2.0% |
2. Uygulama:
Radyatör, ara soğutucu, kondenser, buharlaştırıcı ve endüstriyel ısı eşanjörleri gibi sert lehim tipi otomobil ısı eşanjörleri, enerji santralleri için hava soğutucuları, klima vb. ve diğer alüminyum alaşımlı ürünler için kaplanmış ve kaplanmamış alüminyum malzemelerin üretimine adadık.
3. SSS:
1, S: Üretici misiniz?
C: Evet, 1988 yılında kurulduk. Bir üretici olarak müşterilerimiz fabrikamızı ziyaret edebilirler.
2, S: Özel siparişleri kabul ediyor musunuz?
C: Evet, yapıyoruz.Özel siparişleriniz her zaman memnuniyetle karşılanır.Ürünleri tercihlerinize göre özelleştirebilmemiz için lütfen teknik performanslarınızı veya numunelerinizi bize sunun.Daha fazla ayrıntı hakkında, lütfen bizimle iletişime geçmekten çekinmeyin.
3. S: Bir teklifi nasıl daha hızlı alabilirim?
A: Pls, talepleriniz hakkında mümkün olduğunca fazla ayrıntı, alaşım, temper, kalınlık, genişlik, miktar, uygulama vb.
4. S: Yukarıdaki bilgileri sunamazsam ne yapmalıyım?
C: Daha fazla bilgi sunmak için elinizden gelenin en iyisini yapın, uygun malzeme tasarlamanıza yardımcı olacağız.
5. S: Şirketinizin örnek politikası nedir?
C: Bir tedarikçi olarak, numunenin her iki tarafımız için de gerekli olduğunu görüyoruz, politikamız mümkün olduğunca numuneler sunmaktır, Numune sevkiyatı hakkında, navlun için ödeme yapmanız gerekir, genellikle navlun ekspres ile toplanır.
