Ürün ayrıntıları:
|
Çekirdek Alaşım: | 3003+1.5%Zn+Zr | kaplı alaşım: | 4343 |
---|---|---|---|
Kalınlık: | 0,08 mm | Genişlik: | 28,58 mm |
İD: | 300 mm | OD: | ≤1100mm |
Ambalajlama: | gökyüzüne göz | öfke: | H16 |
Vurgulamak: | alüminyum folyo rulosu,ağır hizmet tipi alüminyum folyo |

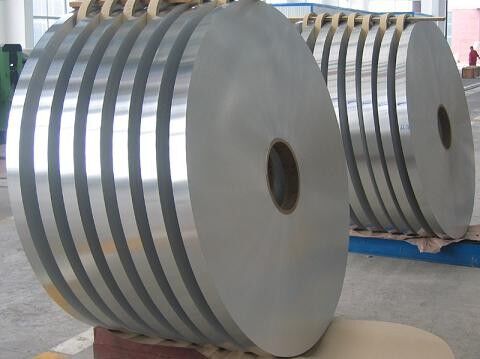

0.08 x 62mm 4343/3003+1.5% Zn+Zr/4343 H16 Otomotiv Radyatör Fin için Alüminyum Folyo Rulo
1. Üretimimizin tanımı
Çekirdek malzemesinin kimyasal bileşimi, alüminyum alaşımı hakkında kaplama malzemesi ve ısı eşanjörünün kaynağı için kompozit malzeme
1) Çekirdek Malzeme
alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
3003 | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.1 | 0.05 | 0.03 | 1 |
3003+1%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0.05 | 0.05 | 2 |
3003+1.5%Zn | 0,6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0.05 | 0.05 | 3 |
3003+1.5%Zn+Zr | 0.5-1.0 | 0.7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
3003+0.5%Cu | 0,6 | 0.7 | 0.30-0.70 | 1.0-1.5 | - | 0.10 | 0.05 | 0.1 | 5 |
3005 | 0,6 | 0.7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0.25 | - | 0.01 | 6 |
2) Kaplama Malzemesi
alaşım | Si | Fe | Cu | Mn | Mg | çinko | Zr | Ti | kod |
4343 | 6.8-8.2 | 0,8 | 0.25 | 0.1 | - | 0,2 | - | 0.05 | 1 |
4343+1%Zn | 6.8-8.2 | 0,8 | 0.25 | 0.1 | - | 0,5-1,5 | - | 0.05 | 2 |
4045 | 9.0-11.0 | 0,8 | 0,3 | 0.05 | - | 0,2 | - | 0,2 | 3 |
4045+1%Zn | 9.0-11.0 | 0,8 | 0,3 | 0.05 | - | 0,5-1,5 | - | 0,2 | 4 |
4004 | 9.0-10.5 | 0,8 | 0.25 | 0.1 | 1.0-2.0 | 0,2 | - | 0,2 | 5 |
7072 | 0.7 | 0.1 | 0.1 | 0.1 | 0.8-1.3 | - | - | 6 | |
5005 | 0,3 | 0.7 | 0,2 | 0,2 | 0.5-1.1 | 0.5-1.0 | - | 0.03 | 7 |
3) Kaynak ısı eşanjörü için alüminyum alaşım ve kompozit malzemenin ana mekanik
Alaşım Kodu | öfke |
Gerilme direnci Rm(MPa) |
Akma Dayanımı Rp0,2(Mpa) |
Oranı Uzat A50(%) |
TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 vb. | Ö | 95-135* | ≥35* | ≥15* |
H14 | 140-185 | ≥125 | ≥1.5 | |
H24 | 140-185 | ≥125 | ≥3.0 | |
H16 | 185-225 | ≥160 | ≥1.0 | |
H18 | ≥185 | - | ≥0.5 | |
TR-166 Vb.tüp malzemesi | H24 | 185-235 | ≥150 | ≥8 |
TR-116,TR-316 Vb.tüp malzeme |
H14 | 140-185 | ≥125 | ≥3 |
H24 | 140-185 | ≥125 | ≥8 |
Açıklama: Yukarıdaki dosyada “*” ibaresi, TR-050,TR-150,TR-151,TR malzemesinin kullanılması durumunda çekme dayanımının 120-150Mpa, akma dayanımının ≥45Mpa olacağı ve uzamanın ≥%20 olacağı anlamına gelir. -156 vb. O temperli Cu içerir..
Ek: Müşterinin isteğine göre özel şartname üretebiliriz.
4) Üretme yeteneği
Genişlik (mm) | Kalınlık (mm) | uzunluk (mm) | İç Çaplar (mm) | |
Çarşaf | 500-1070 | 0.5-5.0 | 500-2500 | - |
şerit | 12-1070 | 0.2-3.0 | - | 150,200,300,400,500 |
Folyo | 12-1070 | 0.05-0.2 | - | 150,200,300,400,500 |
kompozit oranı | %4-18 (yan başına) |
Yüzde Kaplama (yan başına) | %4-8 | > %8-18 |
Kaplama toleransı | ±1.5% | ±2.0% |
2. Bizim avantajımız
1. 1988'den beri Çin'de bu sektörde zengin deneyime sahibiz;
2. Alüminyum ve Bakır Alanlarında iyi bir itibar;
3. Üretimimize alüminyum külçeden başlıyoruz, böylece kaliteyi de kontrol edebiliyoruz;
4. Yeni malzeme araştırmaları için kendi geliştirme departmanımız var;
5. Dünyadaki büyük müşteri ile iyi deneyim ve işbirliği;
6. TS16949, ISO14001 ve OHSAS 18001 Sertifikası ile;
7. Yüksek performans maliyet oranı;
8. Hızlı teslimat süresi;
9. Müşteriler için iyi iletişim becerileri ve iyi hizmet ve anlayış;
3. Uygulama:
1. Yağ Soğutucu
2. Otomobil Radyatörü
3. Otomobil Isıtıcı Çekirdeği
4. Kondenser
5. Evaporatör
4. Özellikler
Kaplamasız/Kaplı alüminyum malzeme, Nocolok lehimleme ve vakumlu lehimleme gibi çeşitli lehimleme işlemleri için uygundur, Otomotiv endüstrisinde motor soğutma ve klima sistemlerinde yaygın olarak kullanılır;radyatör, kondenser, evaporatör, intercooler gibi;yağ soğutucusu ve ısıtıcı;HVAC ısı eşanjörü gibi ev elektriği endüstrilerinde;su ısıtıcısı;PTC ısıtma ünitesi;Endüstriyel alanda; santral soğutma sistemleri, inşaat makineleri ve hava ayırma ekipmanları gibi;Kaplamalı alüminyum malzememiz, kararlı mekanik özellikleri, kararlı kaplama yüzdesi ve mükemmel korozyon direnci nedeniyle piyasada şiddetle tavsiye edilir.
